Krkatá příruba Cl. 150 - RF - ANSI B16.6

18.05.2012 21:20

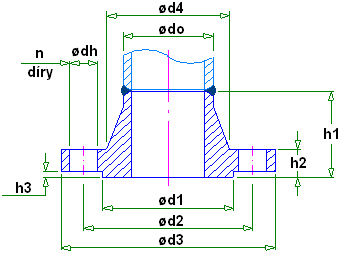

DN do d1 d2 d3 d4 n dh
15 22,23 34,93 60,33 88,90 30,16 4 16
20 26,99 42,86 69,85 98,43 38,1 4 16
25 33,34 50,8 79,38 107,95 49,21 4 16
32 41,28 63,5 88,9 117,48 58,74 4 16
40 47,63 73,03 98,43 127,0 65,09 4 16
50 60,33 92,08 120,65 152,4 77,79 4 19
65 73,03 104,78 139,70 177,8 90,49 4 19
80 88,9 127 152,4 190,5 107,95 4 19
90 101,6 139,7 177,8 215,9 122,24 8 19
100 114,3 157,16 190,5 228,6 134,94 8 19
125 141,29 185,74 215,9 254 163,51 8 22
150 168,28 215,9 241,3 279,4 192 8 22
200 219,1 269,88 298,45 342,9 246,06 8 22
250
300
350
400
450
500
600
650*
700*
750*
800*
850*
900*
950*
1000*
1050*
1100*
1150*
1200* 1219,2 1358,9 1422,4 1511,3 1247,8 44 42



* dle MSS SP 44 - 1991

Mx = velikost svorníku

NL = délka svorníku

Mš = hmotnost svorníkových šroubů a matic v kg

Mp = hmotnost příruby v kg



DN h1 h2 h3 Mx NL Mš Mp
15 47,63 11,11 1,6 M14 60 0,57 0,9
20 52,39 12,7 1,6 M14 65 0,59 0,9
25
32
40
50
65
80
90
100
125
150
200
250
300
350
400
450
500
600
650*
700*
750*
800*
850*
900*
950*
1000*
1050*
1100*
1150*
1200* 192 108 1,6 M39 325 202,15 563

* dle MSS SP 44 - 1991

Mx = velikost svorníku

NL = délka svorníku

Mš = hmotnost svorníkových šroubů a matic v kg

Mp = hmotnost příruby v kg

—————
