Popis prvků pro tvorbu equipmentu - 1. Subequipment
16.01.2014 15:10Funkce prvku
Subequipment, dále jen SUBE umožňuje uživateli definovat ucelenou část zařízení do jednoho celku. Umožňuje tedy definici zařízení, které mají být spojené pod stávající zařízení (EQUI).
Příklad:

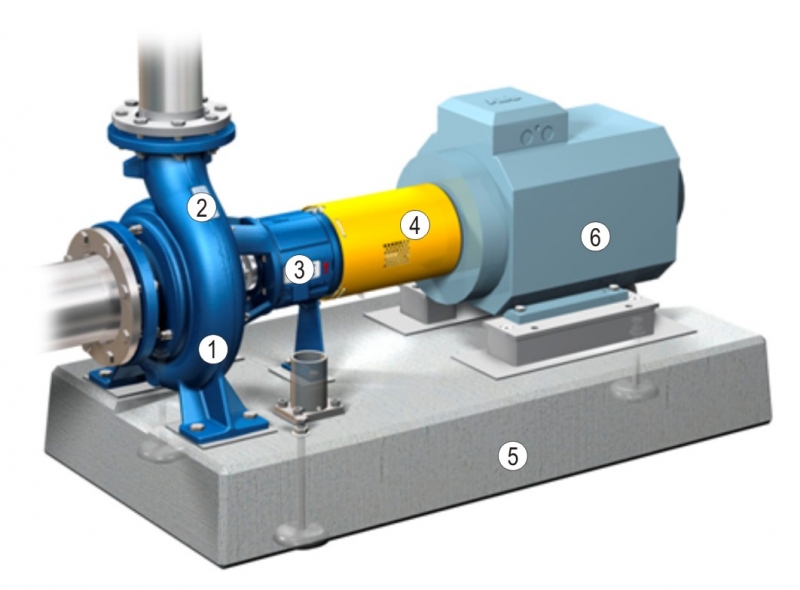

EQUI je zařízení typu čerpadlo viz. obrázek, které se skládá z několika ucelených částí.

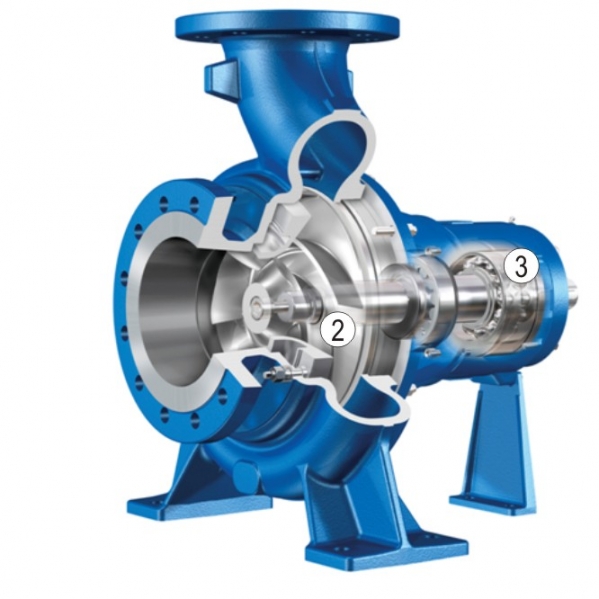

- spirální skříň
- oběžné kolo
- hřídel uložená v ložiscích v kozlíku čerpadel
- spojka s krytem
- základová fréma společná pro čerpadlo i elektromotor
- elektromotor
Toto uspořádání přímo vybízí k tvorbě 3D modelu zařízení po částech. Pro vlastní modelování je tak vhodné vytvožit nejprve vlstaní strukturu EQUI skládající se z SUBE.
Dalším důvodem pro využití SUBE je možnost oddělení prvků reprezentujících vlastní model od prvků reprezentujících obstrukční místa.
Vytvoření prvku
Pro vlastní tvorbu SUBE je v PDMS několik několik možností. Popíšeme dvě základní. Vždy je předpokladem, že aktivním hierarchickým elementem je EQUI nebo jemu podřízený prvek.
Využití základního menu pro vytvoření SUBE
První základní možnost představuje využití vlastní PDMS aplikace pro tvorbu SUBE nacházející se v menu Create pod odkazem Sub-Equipment...
Tím je vyvolána následující forma umožňující uživateli zadat jméno SUBE a jeho pozici. V řádku Wrt (with respect to) je standardně načteno jméno EQUI nebo jeho refno pokud není pojmenován. Je doporučeno pozicovat Sube právě s ohledem k EQUI, ale i zde může uživatel zvolit jiný element. I zde může uživatel využít při zadávání jména zkráceného zápisu pomocí znaku ^ reprezentujícího jméno EQUI. Například pro EQUI se jménem /PUMPA-031 lze zadat pouze ^/MOTOR a po stisku klávesy Enter je automaticky jméno upraveno na /PUMPA-031/MOTOR. I zde platí pravidlo o doplnění chybějícího prvního /.
Využití příkazové řádky pro vytvoření SUBE
Druhou základní možnost představuje využití příkazové řádky. Pro předchozí příklad by tedy zápis do příkazové řádky mohl vypadat následovně:
NEW SUBE /PUMPA-031/MOTOR AT E 0 N 500 U 0 WRT /PUMPA-031
Pro vytvoření SUBE stačí zadat pouze první dvě slova NEW SUBE z předchozí ukázky. Třetí slovo /PUMPA-031/MOTOR určuje jméno SUBE a výraz AT E 0 N 500 U 0 WRT /PUMPA-031 určuje umístění vůči vladnímu EQUI.
Atributy SUBE
Atribut | Popis |
Name | jméno SUBE |
Lock | určuje možnost modifikace (zamčeno/odemčeno) |
Description | popis |
Function | funkce |
Purpose | předdefinovaná sequence znaků vyjadřující účel zařízení |
Number | identifikační číslo |
Area | umístění |
Usrweight | uživatelem zadaná hmotnost |
Usrwweight | uživatelem zadaná tzv. mokrá hmotnost* |
Usrcogravity | uživatelem zadané těžiště |
Usrwcogravity | uživatelem zadané tzv. mokré těžiště* |
Uwmtxt | uživatelem hmotnostní poznámka |
Position | pozice |
Orientation | orientace |
Built | určuje zda již je nebo instalováno (True/False) |
Ispec | izolační specifikace |
Dscode | konstrukční předpis |
Ptspec | nátěrová specifikace |
Inschedule | plán kontrol a údržby |
Skey | určuje symbol zobrazovaný isodraftem |
StlRef | odkaz na připojenou ocelovou konstrukci |
Desparam | Designove parametry, lze využívat při definici vlastních prvků |
Spref | reference do katalogu, pro uživatelskou tvorbu má hodnotu Nulref |
Mdsysf | Pole referenčních konstrukčních prvků |
* jelikož se většina tlakových zkoušek provádí vodou, tak i pro zařízení u nichž během provozu nedochází k naplnění kapalinou je důležitým faktorem jejich celková hmotnost včetně kapaliny a proto se zavádí pojem "mokrá hmotnost" a "mokré těžiště".
—————
